TechniSat GigaSwitch 9/20 LAN

25. August 2016

Mit Multischaltern lässt sich Satellitenfernsehen in SD-, HD- und UHD-Qualität mit nur einer angeschlossenen Antenne an fast unbegrenzt viele Teilnehmer verteilen. Das neueste Modell aus dem Hause TechniSat, der passive Multischalter GigaSwitch 9/20 LAN, leitet gleich zwei Orbitalpositionen von zwei Quattro-LNBs an bis zu 20 Teilnehmer weiter und erlaubt zusätzlich die Einspeisung von wahlweise DVB-T/T2, DAB+, UKW und Kabel-TV. So können alle 20 Teilnehmer zum Beispiel Astra 19,2° Ost, Hotbird 13° Ost und DAB+ parallel und im vollen Frequenzumfang nutzen. Eine besondere Eigenschaft des kaskadierfähigen (erweiterbaren) Multischalters ist die Unterstützung von TechniLAN. Diese Funktion erlaubt bei Verwendung passender Modems die Verbindung des Multischalters mit netzwerkfähigen Geräten über die vorhandene Koax-Verkabelung. Wir stellen den ab Oktober 2016 für 289,99 Euro erhältlichen TechniSat-Neuling ausführlich vor.

Wussten Sie schon, …
dass ein Quad-LNB bereits eine eingebaute Verteilung besitzt und ein Quattro-LNB nicht? Daher werden für Multischalter wie den TechniSat GigaSwitch 9/20 LAN zwingend Quattro-LNBs benötigt. Soll ein Multischalter mit Quad-LNBs betrieben werden, so erfordert der Switch die 22kHz-Umshaltung.

Der TechniSat GigaSwitch 9/20 LAN ist ein passiver und nachträglich in Verbindung mit einer Kaskade um weitere Teilnehmer erweiterbarer Multischalter für zwei Orbitalpositionen, der von den angeschlossenen Empfangsgeräten oder per Netzteil mit Strom versorgt werden kann. Der Betrieb ohne Netzteil empfiehlt sich, wenn kein TechniLAN benötigt wird und LNBs mit niedriger Stromaufnahme eingesetzt werden. Auch sollten die Empfangsgeräte ordentliche LNB-Stromabgaben haben. Die SAT-Einspeisung erfolgt über Quattro-LNBs. Über einen terrestrischen Eingang lässt sich zudem von einer zusätzlichen Antenne wahlweise terrestrisches Fernsehen DVB-T/T2, das digitale Radio DAB+ oder UKW-Signale zentral in die Hausverteilung einspeisen oder es können Kabel-TV-Signale zugeführt und verteilt werden. Das eingespeiste Signal steht dann an den einzelnen Antennendosen der Teilnehmer über die Koax-Leitung zur Verfügung. Damit können zum Beispiel bei sehr schlechtem Wetter und einem Ausfall der SAT-Anlage weiterhin alle Teilnehmer terrestrisch via DVB-T/T2 oder Kabel fernsehen.

SAT-, Kabel- und terrestrische Verteilung für 20 Teilnehmer – TechniLAN inklusive

Der GigaSwitch 9/20 LAN ist für die Übertragung von DOCSIS-Signalen geeignet, wodurch Anwender die Internet- und Telefon-Angebote der Kabelnetzbetreiber in der SAT-Verteilanlage nutzen können. Eine Speisung via Quad-LNB ist nicht möglich.

TechniLAN-Funktion

Hervorzuheben ist die Rückkanalfähigkeit und die damit verbundene TechniLAN-Funktion, die mit den passenden Modems (siehe Infobox auf der rechten Seite) die Nutzung der Koax-Kabel als LAN-Verbindung mit bis zu 500 Mbit/s erlaubt. Mit den TechniSat-Modems M500 und WM500 WiFi, die auf die Antennendose aufgesteckt werden, können so netzwerkfähige Geräte wie Receiver, TVs, Blu-ray-Player oder Spielkonsolen miteinander verbunden werden. Einer der zwei vorhandenen Netzteil-Anschlüsse des Multischalters wird benötigt, um die Modems via Fernspeisung mit Spannung zu versorgen.

Bauform und Eigenschaften

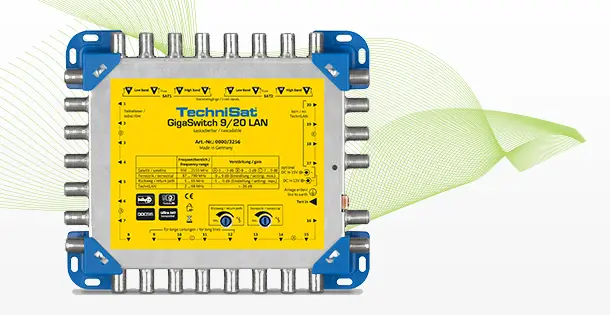

Das Metallgehäuse des GigaSwitch 9/20 LAN ist mit 174 × 33 × 150 Millimetern (B × H × T) beinahe quadratisch, das Gewicht beträgt 600 Gramm. Oben befinden sich die acht Eingänge für die Einspeisung von zwei Orbitalpositionen, die jeweils über Quattro-LNBs erfolgt. An den anderen Seiten sind die SAT-Ausgänge, eine Erdungsklemme und der terrestrische Eingang angebracht. Eine Betriebs-LED fehlt. Die SAT-Ausgänge sind schräglagen-vorkompensiert, womit nach TechniSat-Angaben Entfernungen von bis zu 100 Meter vom LNB zur Antennendose überbrückt werden können. Für die Wandmontage sind an den Ecken Kunststoff-Halterungen befestigt. Zum Lieferumfang gehört ein Netzteil mit einem ein Meter langen Kabel und eine Bedienungsanleitung.

Technische Daten
Hersteller TechniSat
Modell GigaSwitch 9/20 LAN
Abmessungen B × H × T in mm 174 × 33 × 150
Gewicht in kg 0,6
Hardwaremerkmale
Aktiv / Passiv – / +
Frequenzbereich SAT in MHz 950-2.150
Frequenzbereich Terrestrisch in MHz 87-790
SAT-Eingänge / Terrestrisch 8 / 1
SAT-Ausgänge 20
Dämpfungsregler Sat
Dämpfungsregler Terrestrisch +
22 KHz Generator (Quad-LNB-tauglich)
Max. Ausgangspegel in dBµV (terr. / sat.) 100 / 90
Max. Stromabgabe LNB in mA 2× 350
Gehäusefarbe silber
Signalverstärkung in dB Schräglagenentzerrung
Inbetriebnahme
Erdungsklemme +
Betriebs- / Status-LED
Netzteil +
Netzteil-Kabellänge in cm 100
Kaskadierfähig +
Kosten
UVP in € 289,99
Verfügbar ab Oktober 2016
  • 20 Teilnehmer
  • für 2 Orbitalpositionen geeignet
  • terrestrischer Eingang
  • Einspeisung von Kabel-TV
  • TechniLAN
  • rückkanalfähig
  • DOCSIS-Unterstützung
  • Gewicht
  • separates Netzteil
  • keine Betriebs-LED
  • kein Betrieb mit Quad-LNB möglich

Fazit

Der Multischalter TechniSat GigaSwitch 9/20 LAN verspricht ein Highlight der SAT-Verteilung zu werden: Mit dem cleveren Switch lassen sich nicht nur 20 Teilnehmer mit Satellitensignalen von zwei Orbitalpositionen versorgen, sondern gleichzeitig auch die Koax-Kabel als LAN-Verbindung nutzen. So können mit optionalen Aufsteckmodems netzwerkfähige Geräte via Koaxialkabel miteinander verbunden werden. Die Möglichkeit, über einen terrestrischen Eingang wahlweise DVB-T/T2-, UKW- oder DAB+-Signale einzuspeisen, rundet den kaskadierbaren und DOCSIS-fähigen Multischalter ab. Für Kabel-TV-Signale ist die ab Oktober 2016 erhältliche TechniSat-Neuheit ebenfalls geeignet. Sollte die gebotene Ausstattung entsprechend umgesetzt werden, sehen wir den Preis von 289,99 Euro als durchaus gerechtfertigt an.
